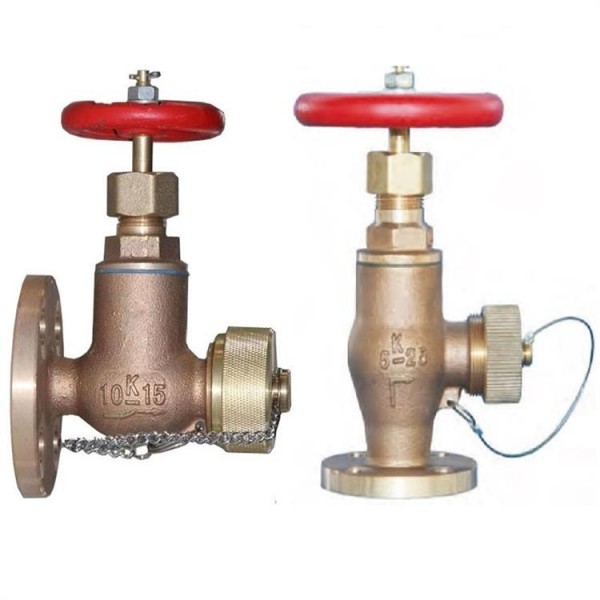

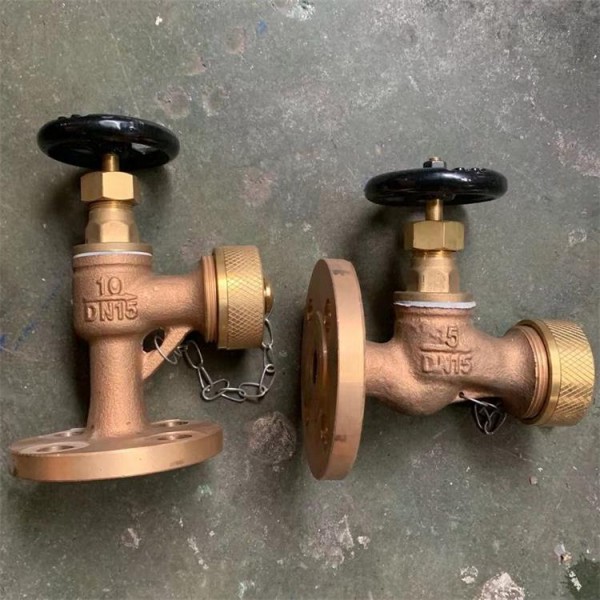

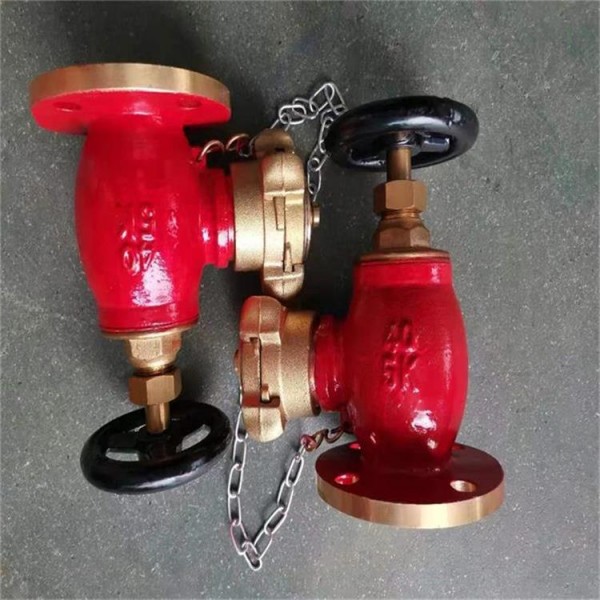

船用日標青銅消防閥/皮籠閥
型號：JIS F7334 CB/T4032-2005 CBM1107-82
型式：AJ、BJ型
公稱壓力：0.5、1.0MPa
公稱通徑：DN15-DN65
適用介質：脈動水、靜流水
連接形式：法蘭
主要材質：閥體、閥蓋、閥盤、消防接頭
為ZCuSn5Pb5Zn5，閥桿為HPb59-1
3：船用日標青銅軟管接頭閥
型號：CB/T4033-2005 CBM1109-82
型式：AJ、BJ型
公稱壓力：0.5、1.0MPA
公稱通徑：DN15、DN25
適用介質：海水、淡水、空氣或氣體及t≤205℃的蒸汽
連接形式：法蘭
主要材質：閥體、閥蓋、閥盤為
ZCuSn5Pb5zn5，閥桿為HPb59-1
閥瓣關閉快速，水錘壓力小；
水平管道或垂直管道均可使用，安裝方便；
流道通暢、流體阻力小；
動作靈敏、密封性能好；
閥瓣行程短、關閥沖擊力小；
整體結構、簡單緊湊、造型美觀；
使用壽命長、可靠性高。
止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，
又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，
其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。
|
公稱通徑 |
DN450 |
閥體材質 |
鑄鐵體 |
|
公稱壓力（MPa） |
1.0/1.6/2.5 |
閥桿材質 |
不銹鋼 |
|
殼體試驗壓力(Mpa) |
公稱壓力X1.5 |
閥板材質 |
316不銹鋼 |
|
密封試驗壓力(Mpa) |
公稱壓力X1.1 |
密 封 圈 |
三元乙丙橡膠 |
|
產品外表噴涂 |
覆改性環氧樹脂 |
驅動形式 |
無 |
|
適用溫度 |
-10℃-135℃ |
|
|
|
適用介質 |
淡水、海水、消防用水、空調水、空氣、弱酸、弱堿、蒸汽 |
||
船用法蘭鑄鐵閘閥GB/T465-1995
型式：A、AS型
公稱壓力：0.6、0.4、0.25 Mpa
適用介質：淡水、滑油、燃油
公稱通徑：DN50- DN500
主要零部材質：閥體、閥蓋、閥芯為灰鑄鐵HT200，閥桿、螺母為鋁青銅CuAl9Mn2
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，
不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、
楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。
楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，
以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向
另一側的閥座來保證密封面的密封，這是自密封。
大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，
